TMC2225-SA-T

TMC2225-SA-T

作者：徐鳳年    發布時間：2024-04-18    瀏覽次數：


ADI Trinamic TMC2225步進驅動器

Analog Devices Inc. TMC2225步進驅動器為3D打印、相機、掃描儀和其他自動化設備應用提供集成式電機驅動器解決方案。該TMC2225采用 StealthChop 靜音驅動技術，確保無噪音運行、最高效率和最佳電機扭矩。快速電流調節和與SpreadCycle的可選組合可實現高動態運動。集成功率MOSFET可處理高達1.4A的電機電流有效值.保護和診斷功能支持穩健可靠的操作。簡單易用的 UART 界面提供了更多調諧和控制選項。特定于應用的調諧可以存儲在OTP（一次性可編程）存儲器中。

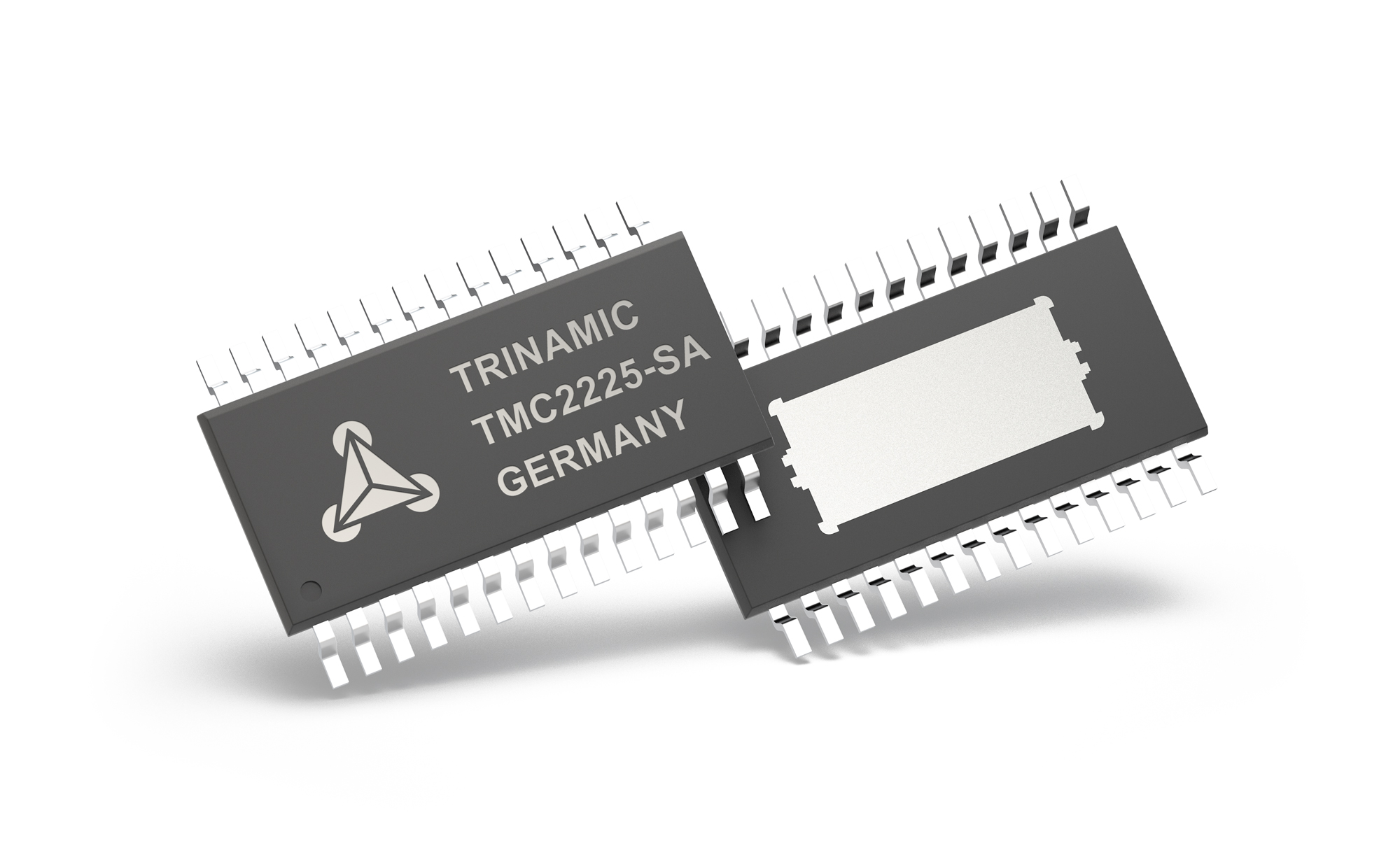

ADI TMC2225步進驅動器采用HTSSOP封裝，帶有裸露焊盤，可實現高熱性能。

特征

  • 用于兩相雙極步進電機的步進/DIR驅動器，線圈電流高達2A（峰值）
  • STEP/DIR 接口，具有 4、8、16 或 32 微步引腳設置
  • 通過 MicroPlyer? 插補平穩運行 256 微步
  • StealthChop2? 靜音電機操作
  • SpreadCycle?高動態電機控制斬波器
  • 斬波器方案的引腳選擇
  • 低 RDS（開）在 25°C
    • 低壓側：280mΩ
    • 高壓側：290mΩ
  • 4.75V 至 36.0V直流電壓范圍
  • 自動待機電流降低選項
  • 內部檢測電阻器選項（無需檢測電阻器）
  • 被動制動和隨心所欲
  • 單線 UART 和 OTP，用于高級配置選項
  • 用于獨立運動的集成脈沖發生器
  • 全面保護和診斷
  • HTSSOP28包
  • 符合 RoHS 規范

應用

  • 3D打印機
  • 打印機
  • 銷售點
  • 辦公和家庭自動化
  • 縫紉機
  • 閉路電視
  • 安全
  • 自動取款機
  • 現金回收商
  • 暖 通 空調

方框圖

框圖 - ADI Trinamic TMC2225步進驅動器
