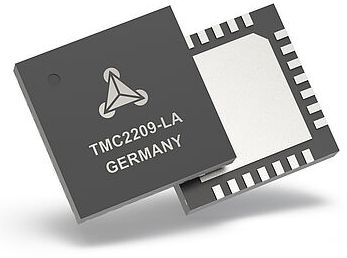

TMC2209-LA-T特點和優勢 2 相步進電機 高達 2.8A 線圈電流（峰值），2A RMS STEP/DIR 接口，具有 8、16、32 或 64 微步引腳設置 平穩運行 MicroPlyer? 插補 256 微步 StealthChop2? 靜音電機操作 SpreadCycle? 高動態電機控制斬波器 StealthChop 的 StallGuard4? 負載和失速檢測 StealthChop CoolStep? 電流控制可節省高達 75% 的節能 低導通通電， 低發熱 LS 170mΩ 和 HS 170mΩ（典型值 25°C） 電壓范圍 4.75...29V DC 低功耗待機，符合待機能源法規 內部檢測電阻器選項（無需檢測電阻器） 被動制動、續流和自動斷電 單線 UART 和 OTP 用于高級配置選項 用于獨立運動的集成脈沖發生器 全面保護和診斷 緊湊型 QFN 封裝，帶大散熱片

          TMC2209-LA-T描述 該TMC2209是一款用于兩相步進電機的超靜音電機驅動器 IC。TMC2209固定類似于許多舊驅動程序以及TMC2208。TRINAMIC精密的StealthChop2斬波器確保無噪音運行、最高效率和最佳電機扭矩。其快速電流調節和與SpreadCycle的可選組合允許在添加時實現高度動態運動。用于無傳感器歸位的 StallGuard。集成功率MOSFET可處理高達2A RMS的電機電流，具有保護和診斷功能，可實現穩健可靠的運行。簡單易用的UART界面打開了調諧和控制選項。將應用程序優化存儲到 OTP 內存。業界最先進的 STEP/DIR 步進電機驅動器系列將設計升級為無噪音和最精確的運行，從而實現經濟高效且極具競爭力的解決方案。

         TMC2209-LA-T應用 兼容設計升級 3D打印機 打印機、POS機 辦公和家庭自動化 紡織、縫紉機 閉路電視、保安 ATM、現金回收機 暖通空調 電池供電設備
